Geringer Messkraft - Ideal für empfindliche Teile

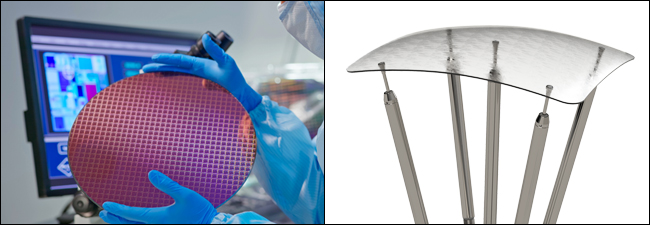

Der Ultra Feather Touch Taster verfügt über eine so niedrige Messkraft, dass dieser eine gute Alternative zu berührungslosen Messsystemen darstellt. Mit unterschiedlichen Messspitzen aus Rubin oder Nylon können Glas, Gummi, Halbleiterplatten oder andere empfindliche Materalien vermessen werden.
Glasmesstaster wurden speziell für Messungen von empfindlichen Oberflächen, wie Windschutzscheiben, Arzneimittelflaschen, elektromechanische Komponenten und Kunststoffteile entwickelt. Wo ein traditioneller Aufnehmer eine Messkraft von ca. 0,7 N ausübt, bietet der Glasmesstaster eine Anpresskraft von gerade
0,18 N in horizontaler Position. Diese geringe Messkraft wurde erreicht, indem der herkömmliche Faltenbalg durch eine eng tolerierte Dichtung ersetzt wurde. Aufgrund des Luftstroms wird das Lager kontinuierlich gereinigt, um jegliche Staubansammlung zu vermeiden.
Eigenschaften
- Pneumatische oder federbelastete Betätigung
- Digital oder analog
- "Feather Touch" & "Ultra Feather Touch"
- Messkraft von bis zu 0,18 N (weitere Optionen verfügbar)
- Messbereiche 2, 5, 10, 20 & 30 mm
- Genauigkeit besser als 0.1 µm
- Auflösung besser als 0.1 µm
- Wiederholgenauigkeit besser als 0.05 µm
- Breites Angebot an Messspitzen erhältlich
- IP50 Schutzklasse
- Gute Querkraft Fähigkeit
